一、 設備介紹

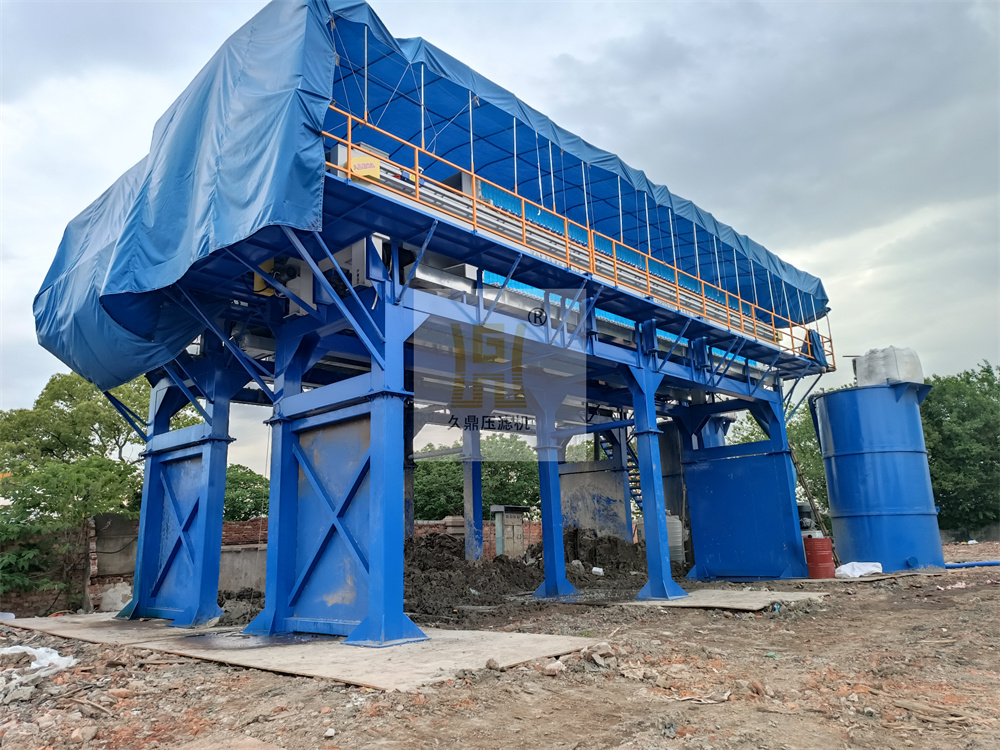

高架組裝式壓濾機是一種用于固液分離的間歇性加壓過濾設備。其核心結構特征在于采用了高位安裝的濾板組，濾板通過上部的懸掛機構或支撐結構固定在一個架體之上，形成一個整體的過濾單元。這種結構設計使得濾板在卸料時能夠被依次或同時打開，為自動化卸料提供了便利條件。

主要結構組件包括：

1.機架部分：通常由高強度鋼材焊接或組裝而成，構成設備的主體支撐結構，承受壓緊力和物料重量。

2.過濾部分：核心單元，由多塊中空的濾板與夾在濾板之間的濾布（或濾膜）交替排列組成。濾板表面設計有凹槽或流道，供濾液排出。濾布作為過濾介質，起到截留固體顆粒的作用。

3.壓緊裝置：用于提供足夠的壓緊力，使多塊濾板在過濾過程中形成一個密閉的過濾腔室。常見形式有液壓壓緊、機械螺旋壓緊等。

4.液壓系統（如配備）：為壓緊裝置提供動力，并控制壓緊、保壓及松開等動作。

5.給料系統：包括進料泵、管道及閥門，負責將待處理的懸浮液（料漿）輸送至各過濾腔室。

6.濾液收集系統：用于匯集各濾板排出的濾液，并將其導向指定收集點。

7.卸料裝置：在高架結構下，濾板打開后，濾餅通常依靠自重脫落。可配備振動器、卸料輸送機等輔助設施以提高卸料效率。

該型設備的主要特點在于其濾板水平排列且高位安裝，便于濾餅在重力作用下脫落，適用于需要自動化連續作業或處理量較大的固液分離場合。

二、 工作原理

高架組裝式壓濾機基于加壓過濾原理進行工作。其核心過程是：在壓力驅動下，懸浮液中的液體（濾液）穿過多孔過濾介質（濾布），而固體顆粒被截留在介質表面，逐漸堆積形成含水率較低的濾餅。

具體過程如下：

1.過濾階段：壓緊裝置將多塊濾板壓緊，形成一系列獨立的密閉過濾腔室。進料泵將待處理的懸浮液以一定壓力泵入這些腔室內。在泵送壓力的作用下，懸浮液中的液體成分穿透覆蓋在濾板表面的濾布，成為濾液，并通過濾板內部的流道排出設備。固體顆粒則被濾布截留，在過濾腔室內逐漸堆積，形成濾餅。

2.壓榨階段（可選）：當過濾腔室被濾餅填滿，常規過濾壓力下濾液流出量顯著減少時，可啟動壓榨過程。對于隔膜壓濾機，會向濾板背側的彈性隔膜內通入壓縮空氣或水，使隔膜膨脹，對已形成的濾餅進行機械擠壓，進一步排出濾餅毛細孔道中的水分，降低濾餅含水率。

3.吹干階段（可選）：在壓榨之后，有時會引入壓縮空氣，穿透濾餅層，吹掃置換出濾餅中殘留的部分液體，以進一步降低濾餅的最終濕含量。

三、 工作流程

一個完整的工作循環通常包括以下步驟：

1.壓緊濾板：啟動壓緊裝置，將所有濾板推向壓緊板并壓緊，確保各過濾腔室密封。

2.進料過濾：開啟進料泵，將待過濾的懸浮液均勻泵入各過濾腔室。在此過程中，濾液不斷排出，固體在腔室內形成濾餅。進料壓力通常保持穩定或根據程序逐步調整。

3.（可選）壓榨脫水：停止進料后，若設備具備壓榨功能，則向隔膜板內注入高壓介質（如水或空氣），使隔膜變形并對濾餅進行二次擠壓脫水。

4.（可選）吹風干燥：關閉進料閥，開啟吹風閥，引入壓縮空氣吹掃濾餅。

5.松開濾板：壓緊裝置卸壓并回程，帶動活動壓板后退，為濾板打開提供空間。

6.拉開濾板：通過自動拉板裝置（如機械手、鏈條傳動等），按順序將濾板逐一拉開。

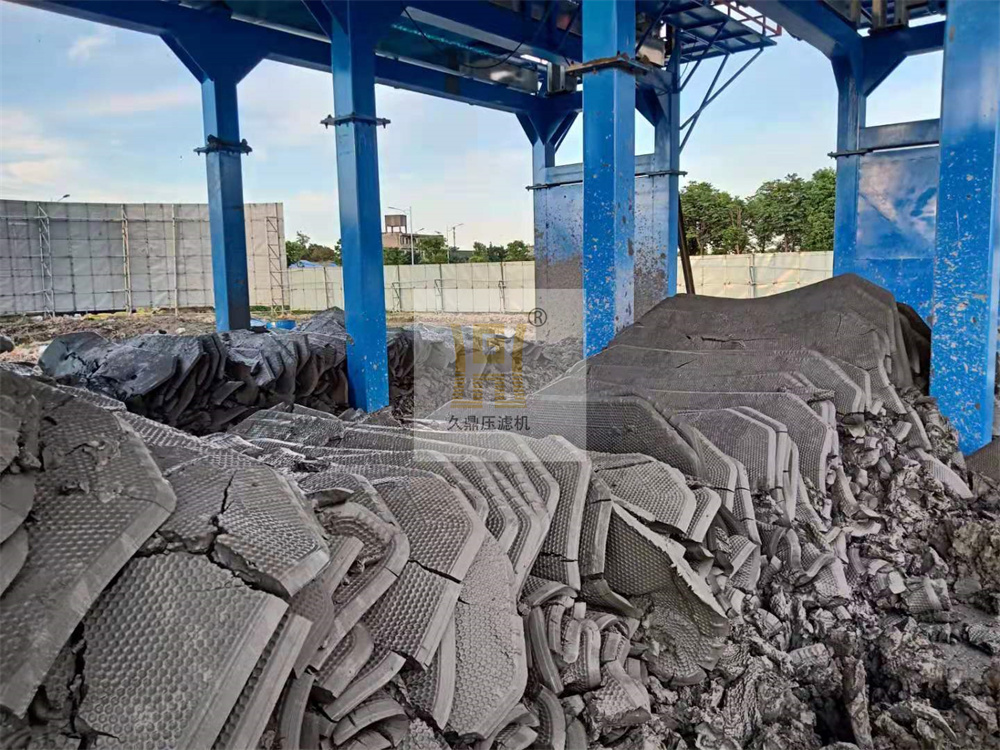

7.卸除濾餅：濾板拉開后，依靠濾餅自重或輔以振動器、刮刀等裝置，使濾餅從濾布表面脫落，掉入下方的收集倉或輸送設備。

8.清理準備（必要時）：檢查并清理濾布，確保過濾通道暢通，為下一個循環做好準備。

此后，設備重復上述步驟，進入下一個工作周期。

四、 主要技術參數

描述設備性能的主要技術參數如下（具體數值因設備規格、型號及制造商而異）：

過濾面積：指所有濾板的有效過濾面積之和，單位通常為平方米（m2）。這是衡量設備處理能力的關鍵參數，范圍可從幾十到上千平方米。

濾板規格：包括濾板外形尺寸（如邊長或直徑、厚度，單位mm）、濾板厚度（mm）以及每塊濾板的過濾面積（m2）。

濾室容積：指所有過濾腔室在壓緊狀態下的總容積，單位通常為升（L）或立方米（m3）。它決定了一個循環周期內能容納的干固體量或懸浮液總體積。

濾板數量：設備所配備的濾板總塊數。

工作壓力：通常包括進料壓力（懸浮液泵入的壓力，單位MPa）和壓榨壓力（若配備，隔膜擠壓濾餅的壓力，單位MPa）。

壓緊力：壓緊裝置所能提供的最大鎖緊力，單位通常為千牛（kN）或兆牛（MN）。

電源參數：驅動電機、泵站等所需的電壓、功率等。

外形尺寸及重量：設備的長、寬、高以及總重。

五、 可處理的物料

高架組裝式壓濾機適用于多種行業中含固體顆粒的懸浮液的固液分離，旨在實現固體脫水減量或液體澄清回收。其典型應用物料包括：

礦業及冶金行業：金屬礦（如鉛鋅礦、銅礦、鋁土礦）的精礦與尾礦脫水、冶煉污泥、赤泥等。

化工行業：各種化學合成過程中的沉淀物、催化劑回收、顏料、染料、填料、鹽類、PVC等樹脂的脫水。

環保及水處理領域：城市污水廠產生的剩余污泥、給水廠排泥、工業廢水處理產生的物化污泥與生化污泥（如印染、造紙、電鍍、食品、制藥等行業廢水污泥）的脫水。

陶瓷及建材行業：陶瓷原料漿料、釉料、石英砂、高嶺土、膨潤土等黏土礦物的脫水。

食品及生物制品行業：淀粉、酵母、發酵殘渣、植物提取物、果汁澄清等（需符合食品衛生要求的設計）。

其他領域：燃煤電廠的脫硫石膏、煤泥浮選等。

需要指出的是，物料的具體特性（如顆粒大小及分布、密度、粘度、pH值、腐蝕性、揮發性等）直接影響壓濾機的選型、過濾效果（濾餅含水率、濾液澄清度）以及處理效率。在實際應用前，通常需要進行物料試驗以確定最佳的工藝參數和設備配置。
