板框壓濾機是一種廣泛應用于化工、制藥、冶金、食品、環保等領域的重要固液分離設備。其核心功能在于通過機械壓榨方式，將懸浮液中的固體顆粒與液體有效分離，最終形成含水率較低的濾餅并獲得澄清的濾液。該設備以其結構簡單、操作穩定、過濾面積大、適應性強以及對物料預處理要求相對較低等特點，在工業生產中占據重要地位。

一、設備基本結構

板框壓濾機主要由以下核心部件構成，其有序排列與組合構成了分離作業的基礎：

1.機架：作為設備的支撐結構，通常由兩根堅固的橫梁及相應的支座構成，用于承載濾板、濾框以及提供液壓系統的安裝基礎。機架需具備足夠的剛性和穩定性，以承受過濾和壓榨過程中的高壓。

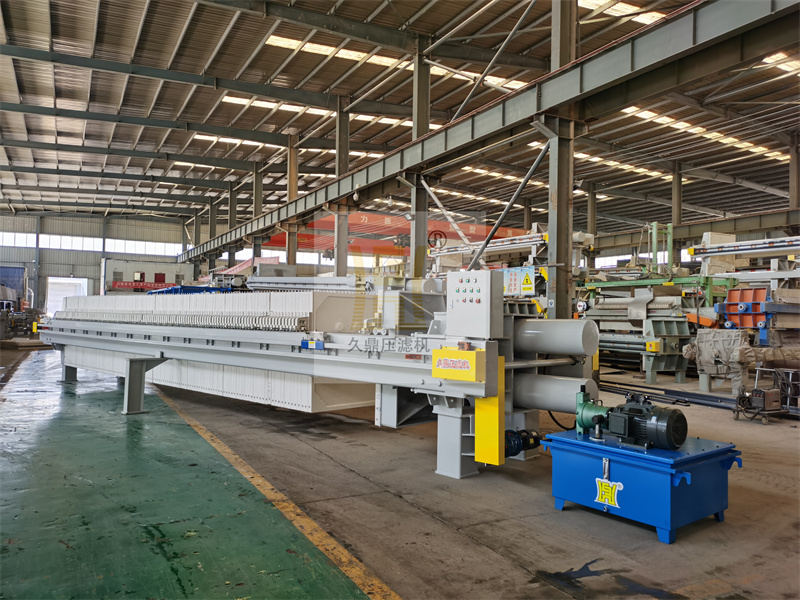

2.壓緊裝置：負責提供并保持將濾板、濾框及濾布壓緊成密閉濾室所需的壓緊力。現代設備多采用液壓系統驅動，通過液壓缸產生平穩、強大的推力，確保各濾室在高壓過濾時不發生泄漏。

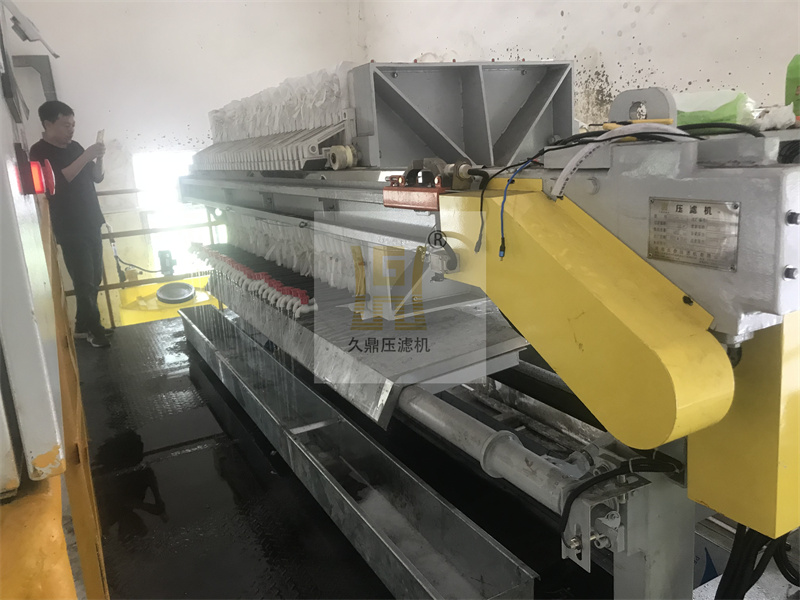

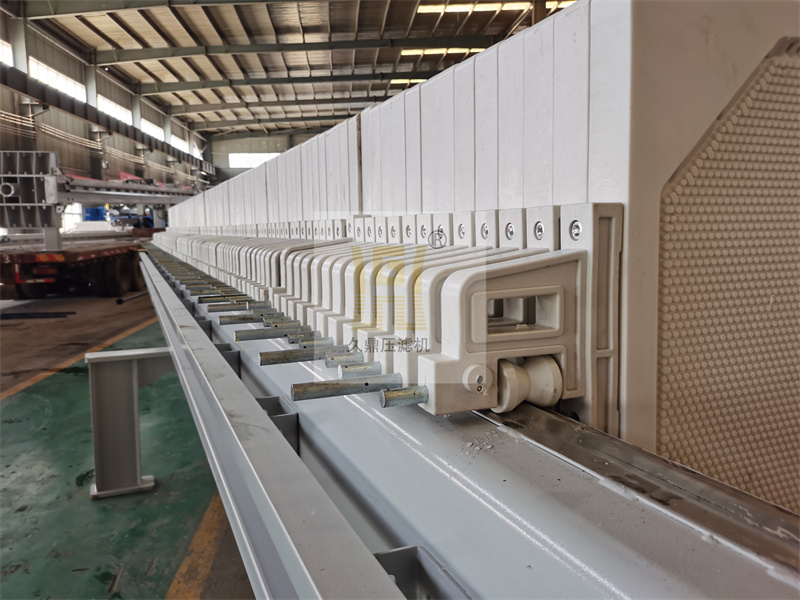

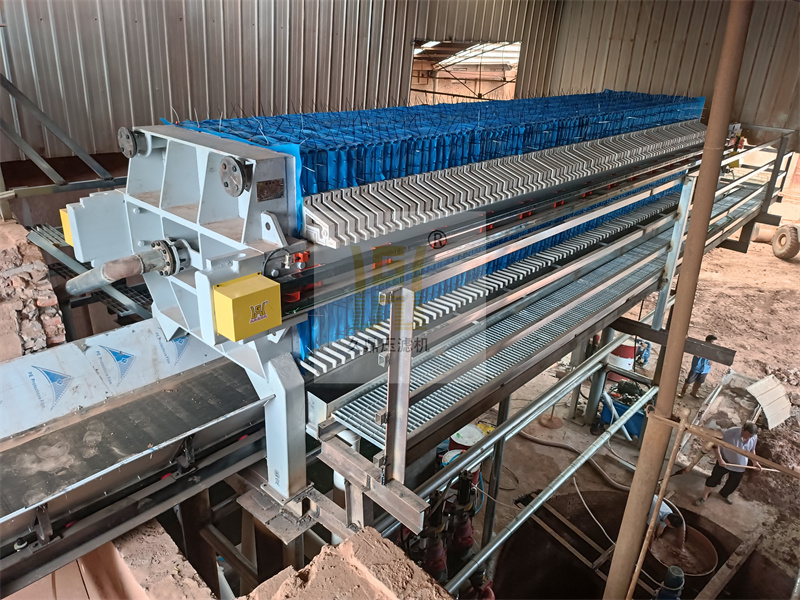

3.過濾單元：這是實現分離功能的核心部分，由多組相同的濾板、濾框及夾裝于其間的濾布交替排列組成。

濾板：表面設計有規則的凹凸紋路或溝槽，其作用一是支撐濾布，二是在濾布與濾板表面之間形成可供濾液流動的通道。濾板中心或側方設有通液孔道。

濾框：位于兩濾板之間，通常為中空框架結構，其內部空間與兩側的濾布共同圍成了容納待過濾懸浮液的初始腔室——濾室。

濾布：作為過濾介質，覆蓋于濾板兩側。其纖維編織形成的微孔允許液體（濾液）通過，而將固體顆粒截留在濾布表面。濾布材質（如聚丙烯、滌綸等）和孔徑需根據物料的顆粒特性、化學兼容性及分離要求進行選擇。

所有濾板和濾板框相應位置的角部或邊緣開有貫通所有單元的孔洞，對齊后形成貫穿整個過濾機組的“進料通道”、“洗滌通道”（若具備洗滌功能）以及“濾液排出通道”。

二、工作過程與原理

板框壓濾機的一個完整工作循環通常包括壓緊、進料過濾、洗滌（可選）、壓榨脫水（可選）、卸料及清洗等階段。其分離原理主要基于壓力差下的篩分與滲透作用。

1.濾室形成與壓緊

操作開始時，壓緊裝置（液壓缸）動作，推動活動端板，將所有濾板、濾框及夾在其間的濾布沿橫梁向固定端板方向壓緊。各單元緊密貼合，在濾框內腔與兩側濾布之間形成了一系列彼此獨立且密封的濾室。

2.進料與過濾階段

進料泵（通常是容積式泵，如隔膜泵、螺桿泵或柱塞泵）將待處理的懸浮液以一定壓力泵入設備。懸浮液經由貫穿的“進料通道”被強制輸送并同時分配到每一個濾室中。

分離原理：在泵送壓力的驅動下（即形成過濾壓力差），懸浮液進入濾室。濾液在壓力作用下，穿透覆蓋于濾板表面的濾布，進入濾板表面的溝槽或通道，隨后匯集至濾板的濾液排出孔，最終經由貫穿的“濾液排出通道”排出機外。而固體顆粒則被濾布有效截留，逐漸在濾室內的濾布表面堆積起來。隨著過濾的持續進行，濾餅層不斷增厚，過濾阻力也隨之增加。為確保過濾繼續進行或達到預期濾餅含水率，進料壓力通常需要逐步提高。

3.洗滌階段（可選）

若工藝要求對濾餅進行洗滌以回收有價值的母液或去除雜質，可在過濾結束后進行洗滌。洗滌液（通常是清水或特定溶劑）通過獨立的“洗滌通道”被泵入。洗滌液有兩種典型路徑：一是穿過濾餅一側的濾布進入濾餅，穿透整個餅層后，從另一側濾板排出（穿流洗滌）；二是更高效的置換洗滌，洗滌液從特定通道進入，更均勻地置換濾餅孔隙中的殘留液體。洗滌后的液體作為“洗液”從專門的出口排出，可與初始濾液分開收集。

4.壓榨脫水階段（可選，常見于增強型設備）

為進一步降低濾餅的含水率，許多板框壓濾機集成了二次壓榨功能。主要方式有：

隔膜壓榨：在過濾結束后，向濾板內嵌的彈性隔膜背面通入壓縮空氣或高壓水。隔膜膨脹，對已形成的濾餅施加均勻的機械擠壓壓力，將其孔隙中的部分殘留液體進一步擠出，此液體經濾布和濾板通道排出。

機械壓榨：通過外部機構對濾板組施加額外的、高于初始壓緊力的壓力，直接壓縮濾餅。

此階段能顯著提高固相收率并減少后續干燥能耗。

5.卸料與濾布清洗

完成過濾（及洗滌、壓榨）后，進料泵停止，泄去管路壓力。壓緊裝置松開，活動端板后退。操作人員或自動裝置依次拉開各濾板與濾框。此時，由于濾餅自身重量以及與濾布表面分離的特性，濾餅通常能從濾布上自然脫落，墜入下方的收集槽或輸送機。對于粘性較大的濾餅，可能需要輔助卸料裝置（如振動器或刮刀）。卸料后，可根據需要對濾布進行清洗（在線或離線），以恢復其過濾性能，準備下一個循環。

三、技術特點與影響因素

操作壓力：過濾壓力是核心驅動力，直接影響過濾速率、濾餅結構及最終含水率。壓力需根據物料特性（顆?？蓧嚎s性等）進行優化，過高可能導致濾布堵塞或顆粒穿濾。

過濾介質（濾布）：濾布的材質、孔徑、透氣度、表面處理等直接決定截留精度、透液速率、卸餅性能及使用壽命，需根據具體物料謹慎選型。

物料特性：懸浮液中固體顆粒的粒徑分布、形狀、濃度、可壓縮性以及液相的粘度、化學性質等，均對過濾速度、濾餅形成、洗滌效率和設備選型有決定性影響。有時需要對物料進行預處理（如絮凝、調質）以改善過濾性能。

循環時間：包括進料、過濾、洗滌、壓榨、卸料、清洗等步驟的總時間。優化循環時間對于提高設備處理能力至關重要。

總結而言，板框壓濾機的工作原理是通過機械壓緊形成密封濾室，在外部泵壓驅動下，使懸浮液流經濾布實現固液分離，并可靈活集成洗滌、機械壓榨等工序，以獲得滿足工藝要求的濾餅和濾液。其高效、可靠的分離性能源于對壓力、介質及物料特性的合理匹配與控制。作為一種經典的固液分離裝備，其在現代工業生產中持續發揮著不可替代的作用。
